剑阁县自来水厂带压安装插入式超声波流量计

剑阁县自来水厂

2018-04-19 14:30:00

项目概述

剑阁自来水厂是川投下属企业,承担着老城区居民生活用水。为了更好的管理生产,新增出水口流量监测。由于生活供水需要停水很是麻烦,再加上他们使用的管道内部水泥衬里;所以我们选择了插入式超声波流量计。这款产品使是我们单位主推的一款高性价产品,不仅可仪带压不断流安装,不受管道内部衬里影响。而且检测精度高,传感器防护等级达IP68级。

现场安装及步骤:

1、把管径(内径)、壁厚选0.00001、安装方式等参数输入流量计表头计算出两个传感器之间的距离,然后焊接底座套上球阀。

注:两个底座必须在管道两侧最大点,使处于同一个平行线。

2、把球阀与底座相连,球阀另一端连接带压开孔器。

3、开好孔后吧前端和后端传感器分别插入阀门中,前端传感器为水流方向,两个传感器斜面相对应。

4、通过调整传感器深浅和对应斜面的角度达到理想测量结果。

现场图片

1.png 无标题.png

打孔示意图                               打孔示意图


4.png 2.png

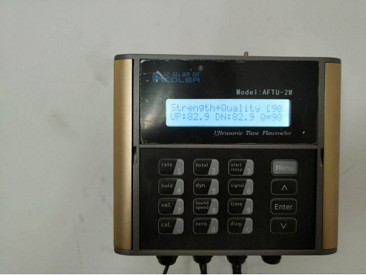

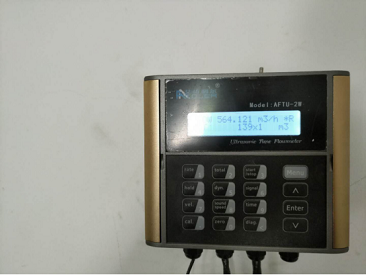

流量计主机安装现场图                              流量计主机安装现场图
